Ce dépannage se situe dans le cadre du partenariat entre l’Etablissement Public de Santé Mentale ex. Centre Hospitalier Spécialisé de Sevrey et le Fablab du Chalonnais.

Objet : Chaîne Hifi de marque Philips, radio, cd, IPod, IPhone, USB

Cause et résolution de l’intervention :

La chaîne hifi de mon ami présentait un compartiment de lecteur laser vide, la lentille de contact n’était plus présente. On pouvait l’observer dès lors que l’on ouvrait le compartiment CD. Donc sans lentille, impossible de lire des CD.

J’ai pris en photo les références de la chaîne (situé au dos de l’appareil), ainsi que la partie où la lentille manquait.

Ensuite je suis allé me renseigner chez Boulanger à Chalon, où j’ai rencontré le technicien du magasin, qui à vérifier tout de suite avec le numéro de série de l’appareil, s’il existait encore des pièces de rechange pour ce modèle.

Au début je pensais qu’il fallait juste retrouver une lentille, ou bien changer le petit bloc lecteur laser ; et non, il fallait changer toute la mécanique, c’est-à-dire le système de lecture laser relié à un système de deux moteurs électriques pour la lecture (voir photos ci-jointes).

Il y avait la pièce dite « mécanique laser complète » disponible sur le site de la marque de l’appareil (ici Philips). Pour un prix de 30 ou 35 euro frais d’envoi compris, je l’ai commandée.

Le technicien de chez Boulanger m’a indiqué les tarifs, de l’ordre de 60 euro de l’heure, pour changer la platine.

Cela me faisait un peu chèr, j’ai décidé de le changer tout seul, avec les outils nécessaires de l’atelier multimédia de l’hôpital de Sevrey.

Cela a mis une semaine pour obtenir la pièce, ensuite j’ai démonté tout le système de la chaîne hifi. Arrivé au compartiment laser, il y avait pas mal de branchements, mais très facile à débrancher et pratique pour éviter de se tromper pour les rebrancher, je vous laisse voir les photos.

Ensuite, j’ai réinstallé la nouvelle pièce, rebranché tous les câbles et tout remonté.

Je branche la chaîne au secteur, ouvre le compartiments CD, place un disque à l’intérieure, et referme.

Là, message « NO Disc » affiché à l’écran.

Plusieurs tentatives, mais rien de satisfaisant.

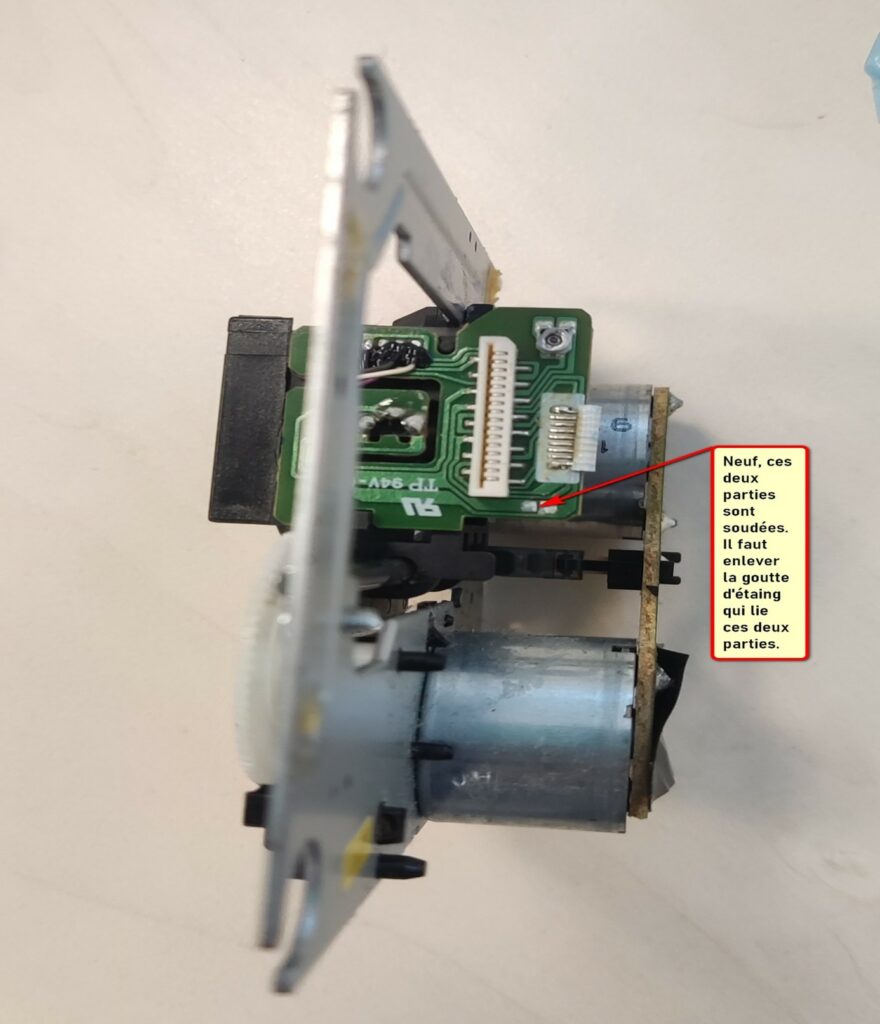

Je regarde sur Internet pour voir si je trouve des solutions, et là un ami lance une recherche sur chatGPT une intelligence artificielle en ligne. En lisant les différentes ressources, on a pu voir ensemble qu’il y avait une petite soudure à défaire sur la nouvelle pièce.

Cette soudure est destinée à éviter les surcharges magnétiques avec les moteurs et le système laser.

On a pris un fer à souder, une pompe à dessouder et on a chauffé la partie où il fallait enlever le point de soudure. En deux minutes c’était fait.

Ensuite, j’ai remonté toute la chaîne. Testée une fois branchée, c’était ok, tout fonctionnait à merveille.

Un article écrit et mis en image par Michel Angelo2
